WKO, ATES of open bodemenergiesysteem: wat is het verschil?

Bij de specificatie van een WKO systeem voor uw nieuwbouw- of renovatieproject stuit u al snel op verschillende terminologieën: WKO, ATES, open bodemenergiesysteem, grondwaterenergiesysteem. Voor engineers en projectmanagers kan deze verwarring leiden tot miscommunicatie met vergunningverleners, installateurs en leveranciers. In dit artikel brengen we duidelijkheid in de terminologie en leggen we uit wanneer u voor welk systeem kiest – inclusief de essentiële rol van filtratie in open WKO-systemen.

De verschillende benamingen voor één technologie

De term WKO (Warmte-Koudeopslag) is in Nederland de meest gangbare benaming voor systemen die thermische energie opslaan in de bodem. Maar afhankelijk van de context ziet u ook andere termen:

ATES (Aquifer Thermal Energy Storage) is de internationale technische term. Deze benaming benadrukt het werkingsprincipe: thermische energie wordt opgeslagen in een watervoerende laag (aquifer). In technische specificaties en wetenschappelijke literatuur treft u vrijwel altijd deze afkorting aan.

Open bodemenergiesysteem is de formele overheidsterm. Deze benaming maakt onderscheid met gesloten systemen en wordt gebruikt in vergunningstrajecten onder de Waterwet. Als u een vergunningaanvraag indient, zult u deze terminologie tegenkomen.

Grondwaterenergiesysteem en warmteopslag in de bodem zijn beschrijvende termen die vooral in communicatie met niet-technische stakeholders worden gebruikt. Ze maken het werkingsprincipe helder: grondwater wordt opgepompt, gebruikt voor warmtewisseling, en weer teruggevoerd in de bodem.

Open vs gesloten systemen: het fundamentele onderscheid

De belangrijkste technische classificatie is het onderscheid tussen open en gesloten bodemenergiesystemen. Dit verschil is cruciaal voor zowel de systeemkeuze als de filtratie-eisen voor waterbehandeling.

Open systemen (WKO/ATES)

Bij een open systeem wordt grondwater opgepompt uit een watervoerende laag. Dit water stroomt door een warmtewisselaar, waarbij warmte wordt onttrokken of toegevoegd. Vervolgens wordt het water via een tweede bron (de warme of koude bron) weer in de bodem geïnjecteerd.

Voordelen: Hoge capaciteit (geschikt voor grote gebouwen), direct gebruik van de natuurlijke warmtecapaciteit van grondwater, relatief lage investeringskosten per kW thermisch vermogen.

Nadelen: Vergunningplichtig onder de Waterwet, alleen mogelijk bij geschikte bodemgesteldheid (aanwezigheid van voldoende dikke zandlagen), risico op bronverstopping zonder adequate filtratie.

Gesloten systemen (bodemwarmtewisselaar/BTES)

Een gesloten systeem maakt gebruik van lussen of spiralen in de bodem waardoor een vloeistof (vaak water-glycolmengsel) circuleert. Er vindt geen directe wateronttrekking plaats – de warmte wordt indirect uitgewisseld via de leidingwand.

Voordelen: Minder vergunningstrajecten (vaak melding volstaat), geschikt bij minder ideale bodemgesteldheid, minimaal onderhoud.

Nadelen: Lagere capaciteit per meter bodemdiepte, hogere investeringskosten voor diepere systemen, beperktere toepasbaarheid voor grote gebouwen.

Vergelijking open en gesloten systemen

Wanneer kiest u voor een open WKO-systeem?

De keuze tussen een open of gesloten systeem wordt bepaald door drie factoren: bodemgesteldheid, capaciteitseisen en vergunningskansen.

Bodemgesteldheid

Een open WKO systeem vereist een geschikte watervoerende laag. Dit betekent een zandlaag van voldoende dikte (minimaal 10-15 meter) met goede doorlatendheid. Klei- of veenlagen zijn niet geschikt voor WKO. Een bodemonderzoek is de eerste stap in elk WKO-traject.

In stedelijke gebieden met intensief grondwatergebruik kan interferentie met bestaande systemen een complicatie vormen. Vergunningverleners toetsen nieuwe aanvragen streng op beïnvloeding van omliggende WKO-installaties.

Capaciteitseisen

Voor gebouwen met een thermische behoefte vanaf circa 100 kW (denk aan kantoorpanden, ziekenhuizen, datacenters, grotere scholen) is een open WKO-systeem meestal de meest kostenefficiënte oplossing. De hoge flow-capaciteit (tot 500 m³/uur bij grote systemen) maakt het mogelijk om grote vermogens te realiseren zonder excessieve investeringen.

Voor kleinere objecten zoals eengezinswoningen of kleine kantoorunits zijn gesloten systemen doorgaans geschikter. De investeringskosten zijn lager en de vergunningslast is beperkt.

Vergunningstraject

Dit laatste punt brengt ons bij het belang van filtratie.

De essentiële rol van filtratie in open WKO-systemen

Bij een open WKO systeem wordt grondwater opgepompt dat zwevende deeltjes, bacteriën en mineralenresten kan bevatten. Zonder adequate filtratie verstopt de warme bron geleidelijk, neemt de capaciteit af en stijgen de onderhoudskosten drastisch.

Spuiwaterfiltratie is daarom geen optie, maar een noodzaak. Tijdens het opstart- en omschakelproces van het WKO-systeem wordt grondwater gefiltreerd voordat het wordt geïnjecteerd. Deze WKO-filters moeten voldoen aan specifieke eisen:

• Minimale drukval: Bij flow-snelheden tot 500 m³/uur mag de drukval de pompefficiëntie niet beïnvloeden
• Zout- en brakwaterbestendigheid: RVS316-uitvoering is standaard in kustgebieden
• Hoog hergebruikpercentage: Spuiwater moet herbruikbaar zijn zonder lozing op riool
• Compactheid: Horizontale of verticale plaatsing voor beperkte technische ruimtes

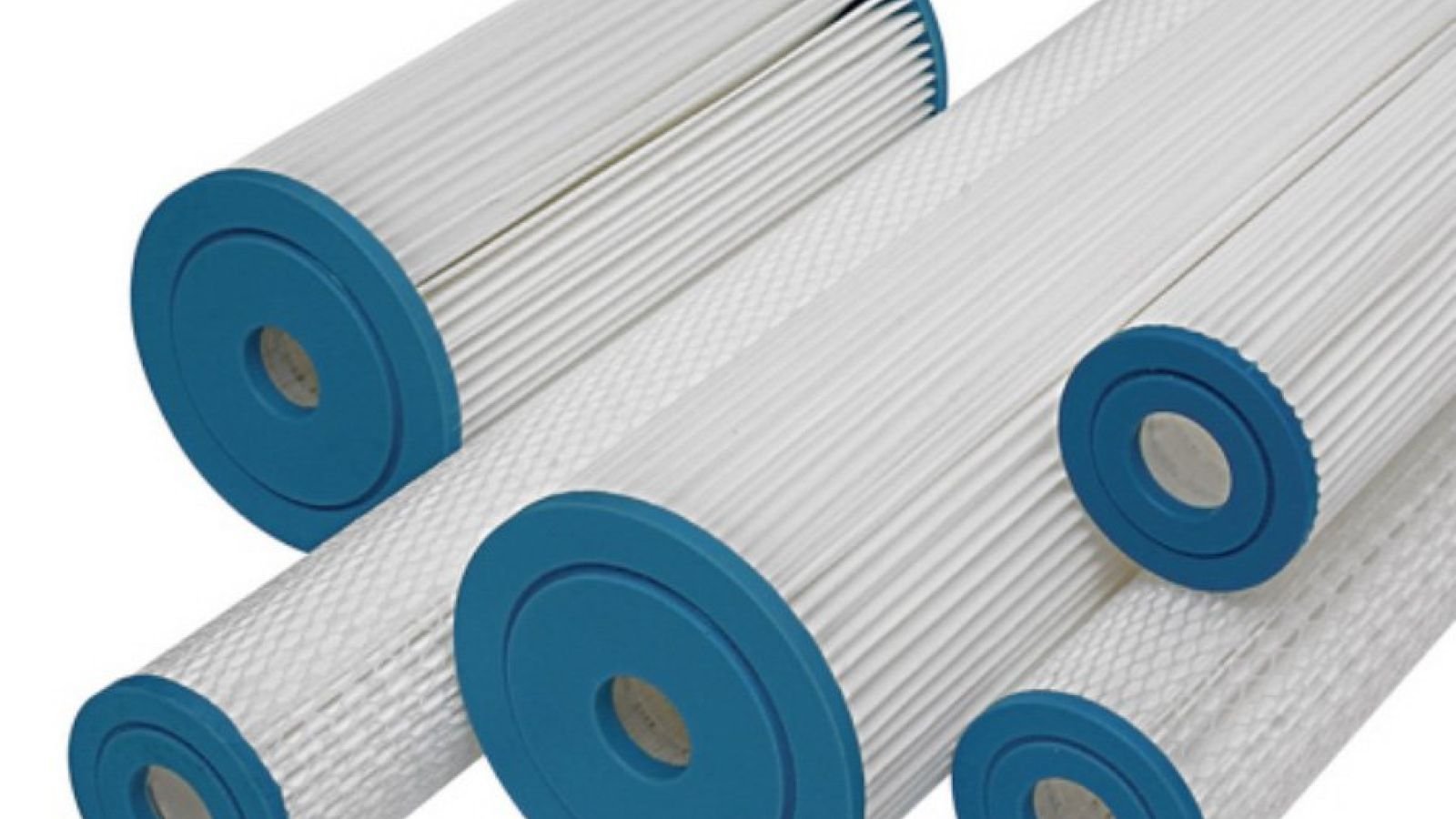

Voor WKO-systemen zijn specifiek high flow filterkaarsen en geplisseerde filterzakken geschikt vanwege hun hoge capaciteit en lage drukval bij grote debietstromen.

Conclusie: terminologie volgt functie

Of u nu spreekt over een WKO systeem, ATES, open bodemenergiesysteem of grondwaterenergiesysteem – de technologie blijft dezelfde. De keuze voor een open systeem is logisch bij geschikte bodemgesteldheid en voldoende capaciteitseisen. Maar deze keuze brengt ook een verantwoordelijkheid met zich mee: het waarborgen van adequate spuiwaterfiltratie om de levensduur van uw investering te beschermen.
